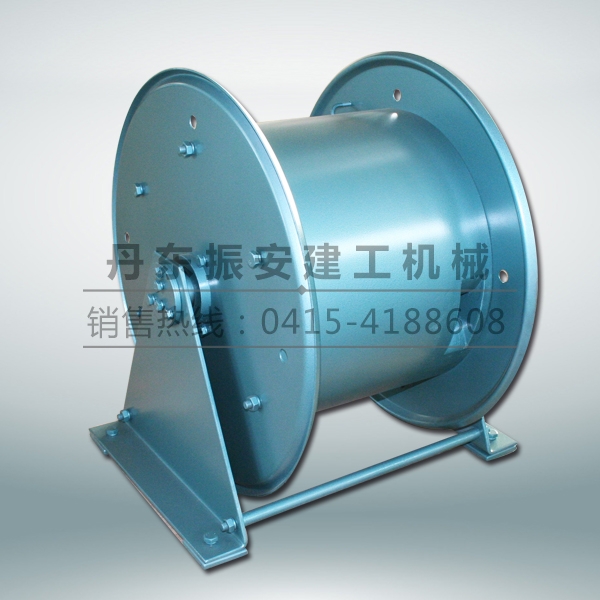

彈力式卷筒

1、結構形式：

由彈簧盒、滑環組、卷盤和安裝支架等組成

2、工作原理：

與鋼卷尺的工作原理相同，利用彈簧渦卷時蓄積的能量為動力源，變轉矩輸出。

當設備向遠處移動時，在電纜的拖曳下，卷筒被動旋釋放電纜同時上緊卷簧而蓄能；當設備向近處移動時，電纜松弛，卷簧放能驅動卷筒主動收纜。

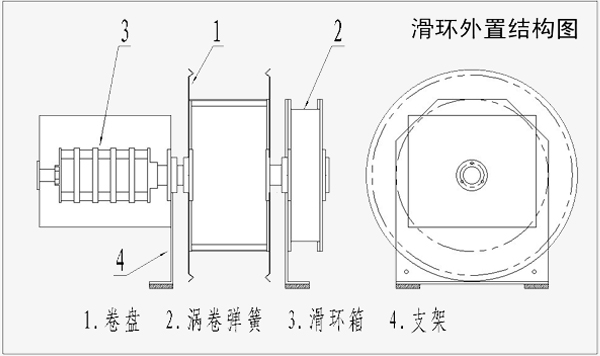

3、卷筒結構：

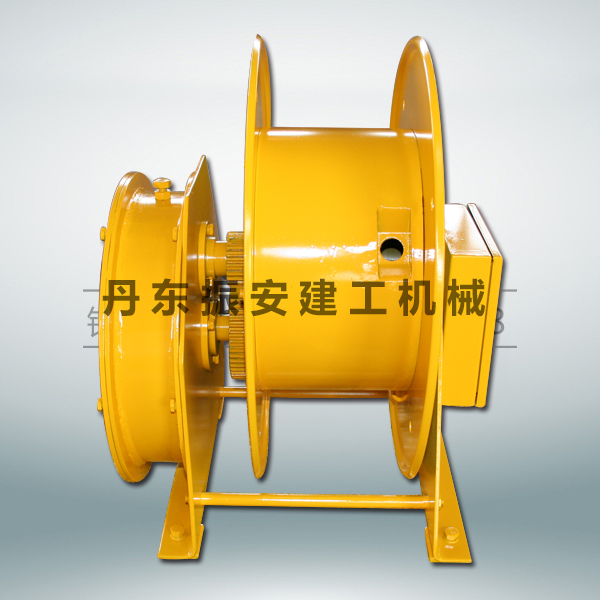

彈簧電纜卷筒可要以根據空間要求而選擇彈簧盒及滑環組內置（體積小、節省空間）和外置（更換維護方便）

4、卷筒特性：

結構簡單，安裝方便，但彈簧壽命有限，不適用于頻繁使用的工況。

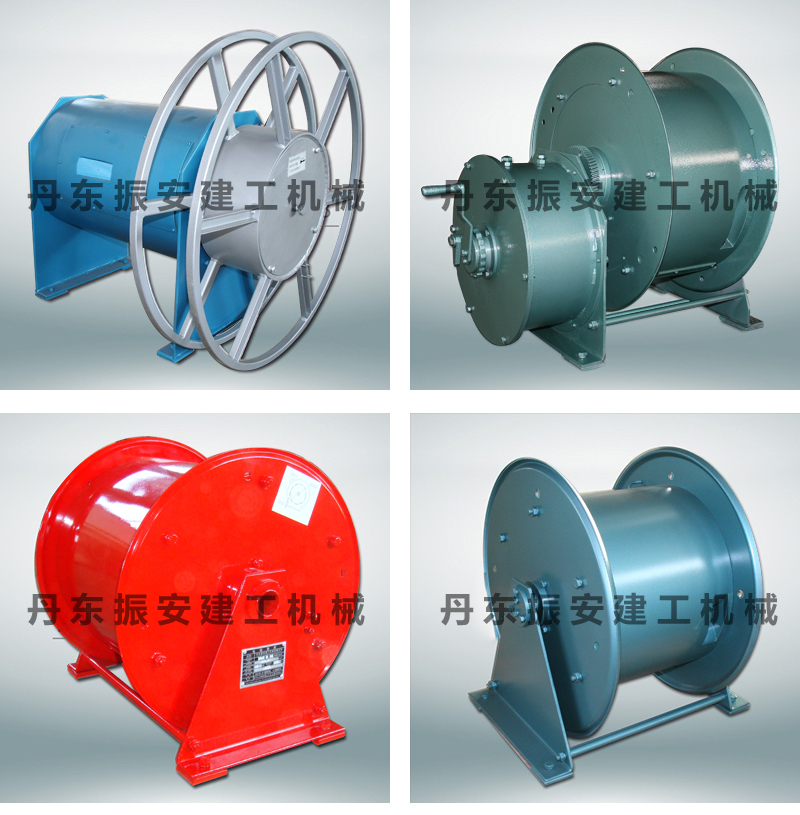

5、安裝工作方式 ：

①TA系列：垂直向上固定卷取（卷筒固定，垂直方向收放電纜）；

②TB系列：車載水平移動卷?。ň硗惨苿樱椒较蚴辗烹娎|）；

③TF系列：固定水平懸空卷?。ň硗补潭ǎ椒较驊铱帐辗烹娎|）

6、適用范圍：

適用于小規格電纜、短行程、端部或中部供電、水平、垂直或懸空卷取的使用工況，可車載水平移動卷取、垂直向上卷取及懸空卷取。通過齒輪增速或卷簧串聯可增加卷取長度，也可根據需要，配力矩調整裝置，無級調整卷取力矩。如電動平板車、電磁吸盤、液壓抓粱、鍛壓機的換輥小車、鋼包車的氬汽管、舞臺燈光設備等。

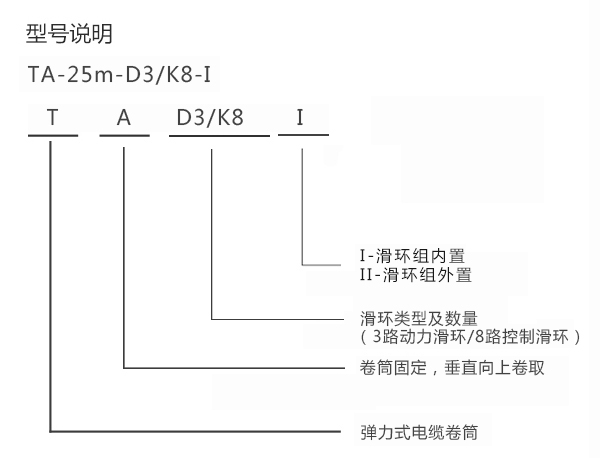

7、型號說明

8、設計參數：

①電纜規格（提供電纜截面、芯數、外徑及重量，特別是電纜單位重量必須準確）

②最大揚程（行程）或電纜長度：

③電纜下線位置或卷取方向。
